Alkalmazás: 6/10kV N2XSEY kábelek
Középfeszültségű kábelek elosztó hálózatokhoz; termelőegységekhez, valamint üzem- és folyamatcsatlakozáshoz is. Közvetlenül a talajba, kültéren, beltéren és kábelcsatornákban fektethető.
 |
 |
 |
Szabvány: 6/10kV N2XSEY kábelek
DIN VDE 0276-620, HD 620, EN 60228 Égésgátló az IEC/EN szerint 60332-1-2
Műszaki jellemzők: 6/10kV N2XSEY kábelek
Névleges feszültség (Uo/U)(Um): 6/10 (12)kV
Tesztfeszültség: 21kV
Hőmérséklet besorolás:
Javítva: -20 foktól +70 fokig
Rugalmas: -5 foktól +70 fokig
Rövidzárlati hőmérséklet: +250 fok
Minimális hajlítási sugár: 15 x teljes átmérő

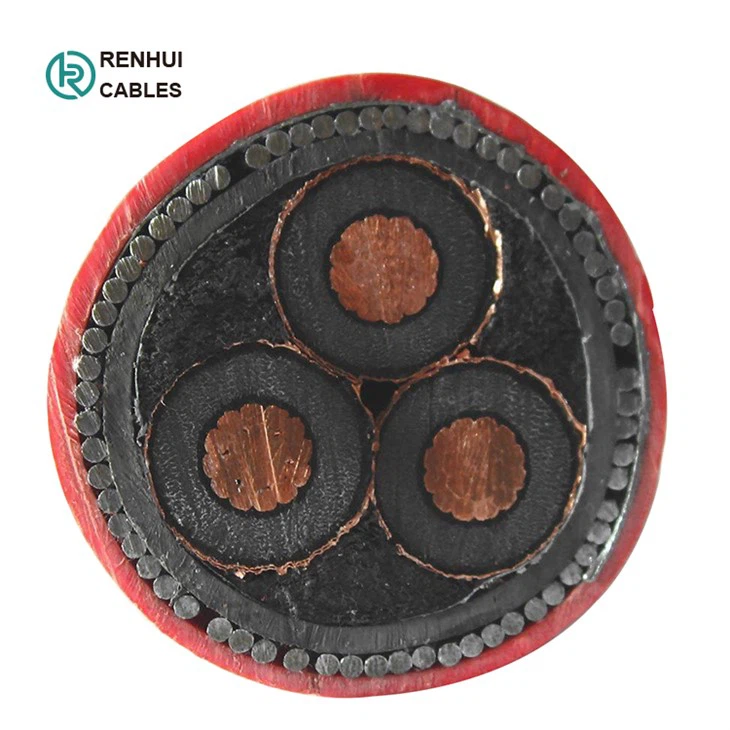

Kábel felépítése: 6/10kV N2XSEY kábelek
Vezető: tömörített rézvezető, 2. osztály
Vezető képernyő: Félvezető anyag
Szigetelés: XLPE (keresztkötésű polietilén)
Szigetelőernyő: Félvezető anyag
Képernyő: Rézhuzalok rézszalaggal (vagy rézszalaggal)
Köpeny: PVC (HDPE)
A köpeny színe: piros
Műszaki adatlap: 6/10kV N2XSEY kábelek
|
Karmester |
Szigetelés vastagsága (mm) |
Réz szalag képernyő (hozzávetőleges) (mm) |
PVC ágynemű vastagság (mm) |
Páncélozott huzal külső átmérője (mm) |
Köpeny vastagsága (mm) |
Külső átmérő (hozzávetőleges) (mm) |
Rézmagos kábel tömege (kg/km) |
Alumínium magkábel tömege (kg/km) |
||
|
Keresztmetszeti terület (mm2) |
Szerkezet |
Külső átmérő (mm) |
||||||||
|
25 |
Kompakt kerek |
6.0 |
3.4 |
0.1 |
1.3 |
2.5 |
2.5 |
48.0 |
4175 |
3703 |
|
35 |
Kompakt kerek |
7.2 |
3.4 |
0.1 |
1.3 |
2.5 |
2.6 |
50.8 |
4733 |
4072 |
|
50 |
Kompakt kerek |
8.4 |
3.4 |
0.1 |
1.4 |
2.5 |
2.7 |
53.8 |
5491 |
4547 |
|
70 |
Kompakt kerek |
10.0 |
3.4 |
0.1 |
1.5 |
2.5 |
2.8 |
57.6 |
6446 |
5124 |
|
95 |
Kompakt kerek |
11.7 |
3.4 |
0.1 |
1.5 |
2.5 |
2.9 |
61.5 |
7530 |
5737 |
|
120 |
Kompakt kerek |
13.1 |
3.4 |
0.1 |
1.6 |
2.5 |
3.0 |
64.9 |
8628 |
6363 |
|
150 |
Kompakt kerek |
14.6 |
3.4 |
0.1 |
1.6 |
2.5 |
3.1 |
68.3 |
9794 |
6963 |
|
185 |
Kompakt kerek |
16.3 |
3.4 |
0.1 |
1.7 |
2.5 |
3.3 |
72.6 |
11326 |
7834 |
|
240 |
Kompakt kerek |
18.5 |
3.4 |
0.1 |
1.8 |
3.15 |
3.5 |
79.2 |
14268 |
9737 |
|
300 |
Kompakt kerek |
20.7 |
3.4 |
0.1 |
1.9 |
3.15 |
3.6 |
84.8 |
16641 |
10978 |
|
400 |
Kompakt kerek |
23.8 |
3.4 |
0.1 |
2.0 |
3.15 |
3.9 |
92.3 |
20362 |
12811 |
|
500 |
Kompakt kerek |
26.6 |
3.4 |
0.1 |
2.1 |
3.15 |
4.1 |
99.3 |
24203 |
14764 |
Gyártási folyamat
Tanúsítványok:
 |
 |
Csomagolás:
- Acél fadob (fertőtlenítés)
Kábelhossz minden dobban: 1000 m/2000 m vagy a tényleges kábelhossz-követelmények szerint.
- Dob mérete:
A kábel hosszának és a tartály méretének megfelelően
Annak érdekében, hogy pontos árat adjunk Önnek, kérjük, adja meg a szükséges kábelhossz-mennyiséget. Nagyobb mennyiség, több kedvezmény készen áll az Ön számára!
- Szállítási kikötő:
Qingdao vagy más portok az Ön igényei szerint.
-A tengeri teherszállítás:
FOB/C&F/CIF árajánlat mind elérhető.
 |
 |
 |
