1.Európai szabvány MV kábelek Névleges feszültség
N2XSY - egy rézmagos XLPE PVC köpennyel szigetelt 6/10kV 12/20kV 18/30kV
N2XS2Y - egyeres rézmagos XLPE PE-köpennyel szigetelt 6/10kV 12/20kV 18/30kV
NA2XSY - egymagos alumínium XLPE szigetelt PVC köpennyel 6/10kV 12/20kV 18/30kV
NA2XS2Y - egymagos alumínium XLPE szigetelt PE-köpennyel 6/10kV 12/20kV 18/30kV
N2XSEY - 3 réz mag XLPE PVC köpennyel szigetelt 6/10kV
N2XS(F)2Y - egyeres rézmagos XLPE vízzáró porral és PE burkolattal szigetelve 6/10kV 12/20kV 18/30kV
N2XS(FL)2Y - egyeres rézmagos XLPE vízzáró porral és alumínium szalaggal szigetelve, szorosan a PE köpenyhez kötve 6/10kV 12/20kV
NA2XS(F)2Y - egymagos alumínium XLPE vízzáró porral és PE burkolattal szigetelve 6/10kV 12/20kV 18/30kV
NA2XS(FL)2Y - egymagos alumínium XLPE vízzáró porral és alumínium szalaggal szigetelve, szorosan ragasztva a PE köpenyhez 6/10kV 12/20kV 18/30kV

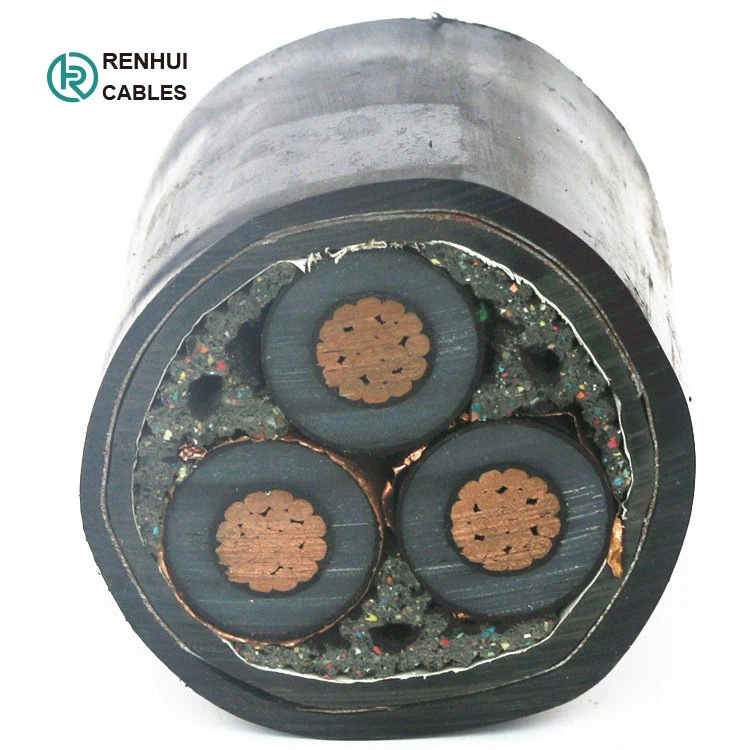

2. Középfeszültségű kábel felépítése:
| MV kábelréteg | MV kábel anyagok | Kábelrajz |
Karmester | Réz vagy alumínium – 1. osztályú szilárd, 2. osztályú sodrott |
|
Vezető képernyő | Félvezető réteg | |
Szigetelés | XLPE (térhálós polietilén) | |
Szigetelő képernyő | Félvezető réteg | |
Fémes képernyő | Rézhuzalok és/vagy rézszalag | |
Belső hüvely | Ott alkalmazzák, ahol a páncélt is alkalmazzák. | |
Páncél | Egymagos: alumínium huzalok / szalag | |
Külső hüvely | LDPE, MDPE (alacsony/közepes sűrűségű polietilén), PVC (polivinil-klorid), LSZH (alacsony füstmentes halogén) |
3.Termékszabvány
IEC 60502-2 Tápkábelek extrudált szigeteléssel és tartozékaik 1 kV (Um=1,2 kV) és 30 kV (Um=36 kV) közötti névleges feszültséghez – 2. rész: Kábelek névleges feszültségekhez 6 kV (Um=7.2kV) és 30 kV (Um=36kV).
4.CsomagAnyag:
Fa dob, Acél fadob (fertőtlenítés)
Kábelhossz minden dobban: 500m/1000m vagy a tényleges kábelhossz-követelmények szerint.
