1. Alkalmazás:
A három eres kábelt 3,6/6,6 KV és 19/33 KV közötti névleges Uo/U névleges feszültségű, 50 Hz frekvenciájú elektromos áram elosztására tervezték.
Leginkább áramellátó állomásokba, beltéri és kábelcsatornákba, kültéren, földalattiba és vízbe, valamint ipari kábeltálcákra, kapcsolótáblákra és erőművekre történő beépítésre alkalmasak.
2.Műszaki adatok
Karmester: Réz vagy alumínium vezető a BS EN 60228:2005 szerint (korábban BS6360) Vezető képernyő:Félvezető anyag Szigetelés: XLPE (keresztkötésű polietilén) GP8-típus a BS7655-ig Szigetelő képernyő:Félvezető anyag Fém képernyő: Egyedi és teljes réz szalagos képernyő a BS6622-hez Töltőanyag: PETP (polietilén-tereftalát) szálak Elválasztó: Kötőszalag Ágynemű: PVC (polivinil-klorid) TM1 típus a BS7655 szerint Armopiros Egymagos: AWA (alumíniumhuzal páncélozott) Többmagos: SWA (acélhuzal páncélozott) Hüvely:PVC (polivinil-klorid) TM1 típus a BS7655 szerint Köpeny színe: Piros vagy Fekete |
|

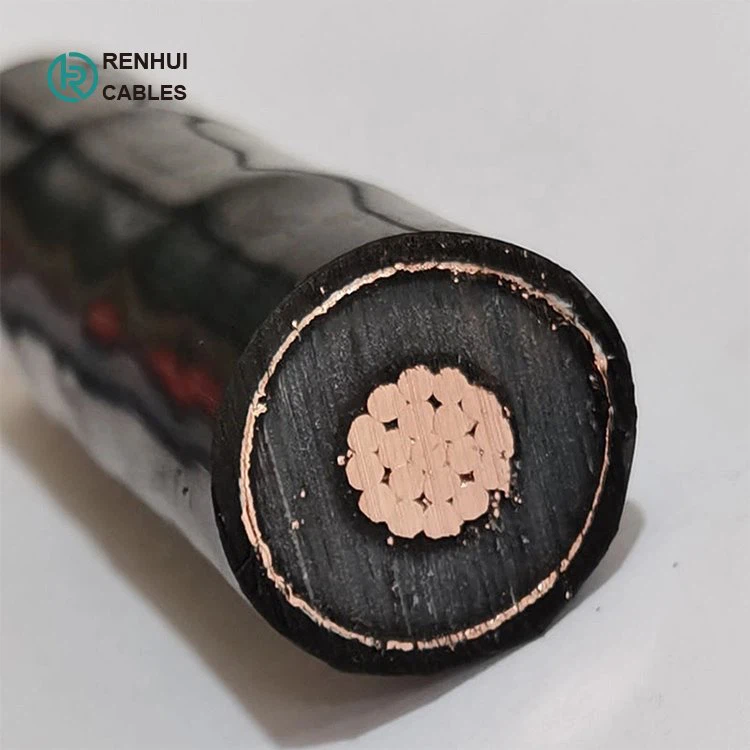

3.Termékszabvány: BS6622 kábel
4.Műszaki paraméter
Hárommagos 6,35/11KV (Um=12KV) | |||||||||||||
Nom. Keresztmetszeti terület | Páncélozatlan kábelek | Acélhuzal páncélozott kábelek | |||||||||||
Nom. Szigetelés vastagsága | Rézhuzal képernyőterület | Nom. Köpenyvastagság | kb. Teljes átmérő | kb. Súly | Réz szalag képernyőterület | Nom. Ágynemű vastagság | Nom. Páncélhuzal átmérője | Nom. Köpenyvastagság | kb. Teljes átmérő | kb. Súly | |||
CU | AL | ||||||||||||
CU | AL | ||||||||||||
mm² | mm | mm² | mm | mm | kg/km | mm² | mm | mm | mm | mm | kg/km | ||
25 | 3.4 | 16 | 2.3 | 42.8 | 2600 | 2120 | 3.8 | 1.3 | 2.5 | 2.4 | 50.0 | 4930 | 4400 |
35 | 3.4 | 16 | 2.3 | 45.3 | 3000 | 2320 | 4.1 | 1.3 | 2.5 | 2.5 | 52.3 | 5380 | 4700 |
50 | 3.4 | 16 | 2.4 | 48.5 | 3630 | 2690 | 4.4 | 1.4 | 2.5 | 2.6 | 55.7 | 6210 | 5260 |
70 | 3.4 | 16 | 2.5 | 52.0 | 4440 | 3110 | 4.7 | 1.4 | 2.5 | 2.7 | 59.2 | 7200 | 5870 |
95 | 3.4 | 16 | 2.7 | 56.0 | 5440 | 3620 | 5.2 | 1.5 | 2.5 | 2.8 | 63.2 | 8420 | 6550 |
120 | 3.4 | 16 | 2.8 | 59.4 | 6370 | 4020 | 5.5 | 1.6 | 2.5 | 3.0 | 67.0 | 9580 | 7190 |
150 | 3.4 | 25 | 2.9 | 62.7 | 7430 | 4630 | 5.8 | 1.6 | 2.5 | 3.1 | 70.3 | 10830 | 8030 |
185 | 3.4 | 25 | 3.0 | 66.1 | 8680 | 5150 | 6.2 | 1.7 | 2.5 | 3.2 | 73.9 | 12290 | 8720 |
240 | 3.4 | 25 | 3.1 | 71.7 | 10690 | 5990 | 6.8 | 1.8 | 3.15 | 3.4 | 81.2 | 15620 | 10790 |
300 | 3.4 | 25 | 3.3 | 76.4 | 12770 | 7050 | 7.3 | 1.9 | 3.15 | 3.6 | 86.1 | 18030 | 12240 |
400 | 3.4 | 35 | 3.5 | 85.1 | 16460 | 8680 | 8.0 | 2.0 | 3.15 | 3.8 | 95.0 | 22350 | 14350 |
Hárommagos 8.7/15KV (Um=17.5KV) | |||||||||||||
Nom. Keresztmetszeti terület | Páncélozatlan kábelek | Acélhuzal páncélozott kábelek | |||||||||||
Nom. Szigetelés vastagsága | Rézhuzal képernyőterület | Nom. Köpenyvastagság | kb. Teljes átmérő | kb. Súly | Réz szalag képernyőterület | Nom. Ágynemű vastagság | Nom. Páncélhuzal átmérője | Nom. Köpenyvastagság | kb. Teljes átmérő | kb. Súly | |||
CU | AL | ||||||||||||
CU | AL | ||||||||||||
mm² | mm | mm² | mm | mm | kg/km | mm² | mm | mm | mm | mm | kg/km | ||
25 | 4.5 | 16 | 2.4 | 48.4 | 3000 | 2420 | 4.4 | 1.4 | 2.5 | 2.6 | 55.2 | 5600 | 5100 |
35 | 4.5 | 16 | 2.5 | 50.4 | 3450 | 2670 | 4.7 | 1.4 | 2.5 | 2.7 | 57.6 | 6130 | 5440 |
50 | 4.5 | 16 | 2.6 | 53.7 | 4140 | 3190 | 4.9 | 1.5 | 2.5 | 2.8 | 61.1 | 7010 | 6060 |
70 | 4.5 | 16 | 2.7 | 57.2 | 4980 | 3640 | 5.3 | 1.5 | 2.5 | 2.9 | 64.6 | 8030 | 6700 |
95 | 4.5 | 16 | 2.8 | 60.6 | 5900 | 4050 | 5.7 | 1.6 | 2.5 | 3.0 | 68.2 | 9160 | 7330 |
120 | 4.5 | 16 | 2.9 | 63.9 | 6870 | 4560 | 6.1 | 1.7 | 2.5 | 3.1 | 71.7 | 10340 | 8030 |
150 | 4.5 | 25 | 3.0 | 67.9 | 8030 | 5230 | 6.4 | 1.7 | 2.5 | 3.2 | 75.4 | 11730 | 8930 |
185 | 4.5 | 25 | 3.1 | 71.1 | 9310 | 5770 | 6.8 | 1.8 | 3.15 | 3.4 | 80.6 | 14170 | 10570 |
240 | 4.5 | 25 | 3.3 | 76.9 | 11390 | 6680 | 7.4 | 1.9 | 3.15 | 3.6 | 86.6 | 16670 | 11810 |
300 | 4.5 | 25 | 3.5 | 81.6 | 13510 | 7790 | 7.9 | 2.0 | 3.15 | 3.7 | 91.3 | 19140 | 13340 |
400 | 4.5 | 35 | 3.7 | 89.9 | 17130 | 9340 | 8.5 | 2.1 | 3.15 | 4.0 | 100.0 | 23360 | 15410 |
Hárommagos 19/33KV (Um=36KV) | |||||||||||||
Nom. Keresztmetszeti terület | Páncélozatlan kábelek | Acélhuzal páncélozott kábelek | |||||||||||
Nom. Szigetelés vastagsága | Rézhuzal képernyőterület | Nom. Köpenyvastagság | kb. Teljes átmérő | kb. Súly | Réz szalag képernyőterület | Nom. Ágynemű vastagság | Nom. Páncélhuzal átmérője | Nom. Köpenyvastagság | kb. Teljes átmérő | kb. Súly | |||
CU | AL | ||||||||||||
CU | AL | ||||||||||||
mm² | mm | mm² | mm | mm | kg/km | mm² | mm | mm | mm | mm | kg/km | ||
35 | 8.0 | 16 | 3.1 | 60 | 3750 | 2880 | 6.5 | 1.7 | 2.5 | 3.2 | 74.9 | 9460 | 8700 |
50 | 8.0 | 16 | 3.2 | 65 | 5240 | 4260 | 6.7 | 1.8 | 3.15 | 3.4 | 79.0 | 10620 | 9680 |
70 | 8.0 | 16 | 3.3 | 70 | 6120 | 4730 | 7.1 | 1.8 | 3.15 | 3.5 | 82.5 | 11840 | 10440 |
95 | 8.0 | 16 | 3.4 | 74 | 7140 | 5240 | 7.5 | 1.9 | 3.15 | 3.6 | 86.4 | 13200 | 11350 |
120 | 8.0 | 16 | 3.5 | 77 | 8080 | 5710 | 7.9 | 2.0 | 3.15 | 3.7 | 89.9 | 14520 | 12190 |
150 | 8.0 | 25 | 3.6 | 80 | 9120 | 6220 | 8.2 | 2.0 | 3.15 | 3.8 | 93.6 | 16070 | 13280 |
185 | 8.0 | 25 | 3.7 | 84 | 10440 | 6940 | 8.6 | 2.1 | 3.15 | 3.9 | 97.3 | 17710 | 14090 |
240 | 8.0 | 25 | 3.9 | 91 | 12620 | 8010 | 9.2 | 2.2 | 3.15 | 4.1 | 103.2 | 20370 | 15460 |
300 | 8.0 | 25 | 4.0 | 95 | 14690 | 8800 | 9.7 | 2.3 | 3.15 | 4.3 | 108.2 | 22980 | 17210 |
400 | 8.0 | 35 | 4.3 | 103 | 17720 | 10230 | 10.3 | 2.4 | 3.15 | 4.5 | 116.8 | 27480 | 19450 |
5.CsomagAnyag:
Fa dob, Acél fadob (fertőtlenítés)
Kábelhossz minden dobban: 500m/1000m vagy a tényleges kábelhossz-követelmények szerint.
