xlpe kábel specifikáció
Alkalmazás
Alkalmas beltéri beépítésre: főként áramellátó állomásokon és kültéren: kábelcsatornákban, föld alatt, valamint ipari kábeltálcákon, kapcsolótáblákon és erőművekben. A jó fektetésnek és mechanikai jellemzőknek köszönhetően ez a kábel alkalmas olyan esetekben, amikor mechanikai védelem szükséges, vagy olyan alkalmazásokban, ahol mechanikai sérülések várhatók.
 |
 |
 |
Szabványok
A tápkábel az IEC 60502-1:2004 szabvány szerint készült.
Alkalmas {{0}},6/1kv (U0/U) névleges feszültségű erősáramú kábelvezetékbe történő fektetésre az erőátvitelhez.
 |
 |
XLPE kábel specifikáció
|
Modell |
Név |
Alkalmazási hely |
Szakasz terület |
Magok |
Változási feszültség |
|
YJV |
XLPE szigetelésű PVC burkolatú tápkábel |
Beltérben, alagútban vagy kábelárokban, nem bírja a külső mechanikai erőket. A mágnescsatornákban elhelyezett egyeres kábelek nem megengedettek. |
4 6 10 16 25 35 50
70 95 120 150 185
240 300 400 |
1 2 3 4 5 3+1 3+2 4+1 |
0.6/1KV |
|
YJLV |
XLPE szigetelésű PVC burkolatú tápkábel |
||||
|
YJY |
XLPE szigetelésű PE burkolatú tápkábel |
||||
|
YJLY |
XLPE szigetelésű PE burkolatú tápkábel |
||||
|
YJV22 |
XLPE szigetelésű acélszalaggal páncélozott PVC köpenyű tápkábel |
Beltéri, alagút, kábelárok vagy föld alatti fektetés, képes elviselni a külső mechanikai erőket, de nem engedheti meg magának a nagy húzást. |
|||
|
YJLV22 |
XLPE szigetelésű acélszalaggal páncélozott PVC köpenyű tápkábel |
||||
|
YJV23 |
XLPE szigetelésű acél szalag páncélozott PE köpenyű tápkábel |
||||
|
YJLV23 |
XLPE szigetelésű acél szalag páncélozott PE köpenyű tápkábel |
||||
|
YJV32 |
XLPE szigetelésű, acélhuzal páncélozott PVC köpenyű tápkábel |
Beltérben, alagútban, kábelárokban, kútban vagy betemetve, képes elviselni a külső mechanikai erőket és bizonyos feszültséget. |
|||
|
YJLV32 |
XLPE szigetelésű, acélhuzal páncélozott PVC köpenyű tápkábel |
||||
|
YJV33 |
XLPE szigetelésű, acélhuzal páncélozott PE köpenyű tápkábel |
||||
|
YJLV33 |
XLPE szigetelésű, acélhuzal páncélozott PE köpenyű tápkábel |
Mag névleges keresztmetszetének típusa
| típus | A mag száma | Névleges keresztmetszet |
| Cu(AL)/XLPE(PVC)/PVC(PE) Cu(AL)/XLPE(PVC)/ATA/PVC(PE)Cu(AL)/XLPE/AWA/PVC(PE) |
1 | 1.5-1000 |
| Cu(AL)/XLPE(PVC)/STA/PVC(PE) Cu(AL)/XLPE(PVC)/SWA/PVC(PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
A nullavezető keresztmetszete
| Névleges keresztmetszet | Fő mag | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Semleges mag | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| Névleges keresztmetszet | Fő mag | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Semleges mag | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Jellegzetes
A kész kábel egyenáramú ellenállása 20°C/km-nél nem több, mint a következő:
| Névleges keresztmetszet mm2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| Cu mag | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| Al mag | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| Névleges keresztmetszet mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Cu mag | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Al mag | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Névleges keresztmetszet mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| Cu mag | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| Al mag | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |

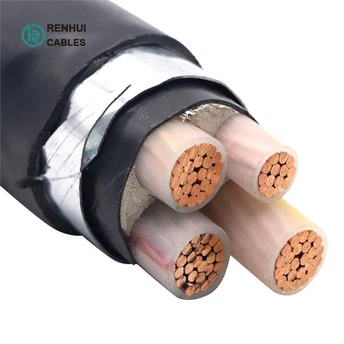

Rajz:
Csomag: Export fadobok.
