1.Alkalmazás(Búvárkábelek):
A búvárszivattyú kábelét az ESP egységek tápkábeléhez használják, amelyeket szárazföldi vagy tengeri olajkutakra szerelnek fel.

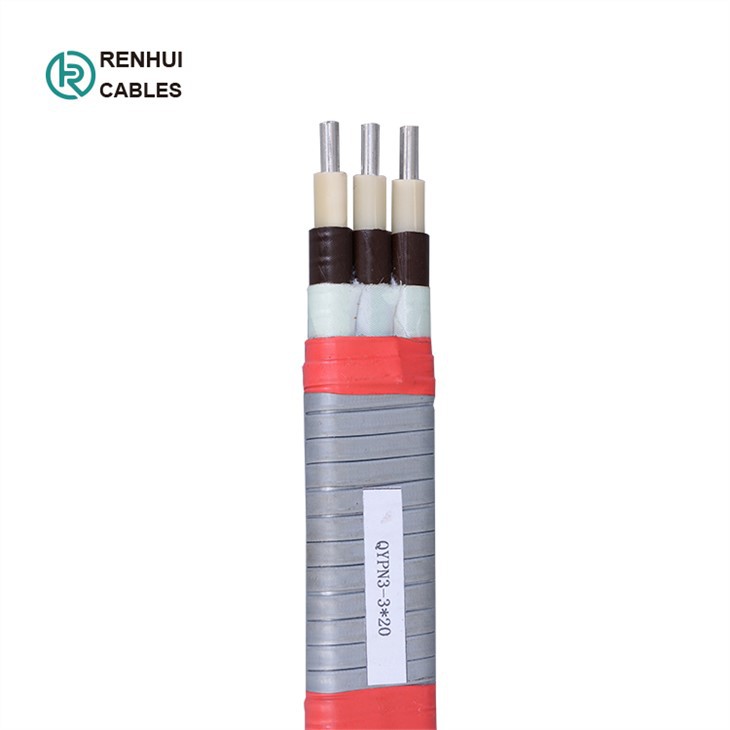

2. Szerkezet (búvárkábelek):
A merülő olajszivattyú vagy szivattyúegység kábelei különböző típusokkal és specifikációkkal készülhetnek, a vezeték keresztmetszete 42mm2 és az alatti. A kút hőmérséklete 50ºC és 180ºC között van, a max. A vezeték folyamatos üzemi hőmérséklete 204ºC. A felhasználható szigetelőanyag a következő: PP, EPR, poliimid-F46, XLPE, stb. A belső köpeny anyaga NBR, neoprén és PVC vegyület, EPR, fluoroplast, ólom stb. A külső köpeny anyaga olyan, mint a horganyzott acélszalag, a rozsdamentes acélszalag stb.
3. Konfiguráció (búvárkábelek):
Vezető -- Tömör vagy sodrott ónozott réz
Szigetelés -- EPDM/EPR
Köpeny -- EPDM/EPR
Sorompó -- Olajálló vagy fonott szalag Réteg (elválasztó)
Páncél -- Horganyzott acél/rozsdamentes acél/Monel reteszelt szalagpáncél
3kV típus
AWG sz. | Keresztmetszet | Karmester | Szigetelés | Köpenyvastagság | Átfogó | Referenciasúly |
1 | 3×42.4 | 1/7.35 | 1.9 | 1 | 16×45 | 3544 |
2 | 3×33.6 | 1/6.54 | 1.9 | 1 | 15×43 | 3116 |
4 | 3×21.1 | 1/5.19 | 1.9 | 1 | 14×38 | 2442 |
5 | 3×16.8 | 1/4.62 | 1.9 | 1 | 13×36 | 2211 |
6 | 3×13.3 | 1/4.12 | 1.9 | 1 | 12×34 | 1989 |
7 | 3×10.6 | 1/3.60 | 1.9 | 1 | 11×32 | 1767 |
6KV típus
AWG sz. | Keresztmetszet | Karmester | Szigetelés | Köpenyvastagság | Átfogó | Referenciasúly |
1 | 3×42.4 | 1/7.35 | 2.3 | 1 | 16×47 | 3850 |
2 | 3×33.6 | 1/6.54 | 2.3 | 1 | 15×45 | 3320 |
4 | 3×21.1 | 1/5.19 | 2.3 | 1 | 14×40 | 2730 |
5 | 3×16.8 | 1/4.62 | 2.3 | 1 | 13×38 | 2410 |
6 | 3×13.3 | 1/4.12 | 2.3 | 1 | 12×36 | 2100 |
7 | 3×10.6 | 1/3.60 | 2.3 | 1 | 11×34 | 1790 |
