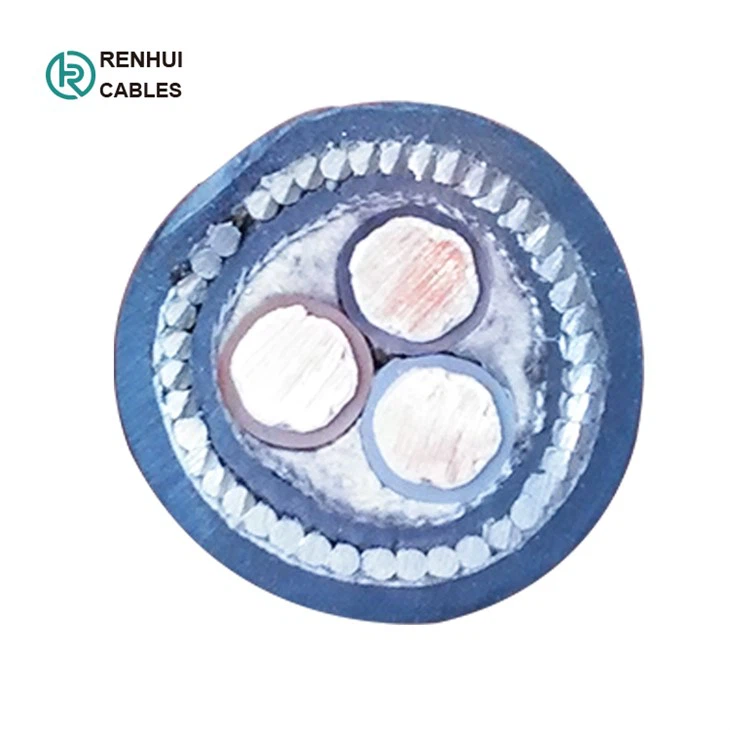

1.Alkalmazás (CU/XLPE/PVC/SWA/LSZH kábel):
CU/XLPE/PVC/SWA/LSZH kábel – erősáramú és kiegészítő vezérlőkábelek elektromos hálózatokhoz, földalatti, kültéri és beltéri alkalmazásokhoz, valamint kábelcsatornákban való használatra. Olyan felszerelésre, ahol a tűz, füst és mérgező gőzök potenciális veszélyt jelentenek az életre és a berendezésekre.
2.Szabványok(CU/XLPE/PVC/SWA/LSZH kábel):
BS6724, IEC 60502-1, IEC 60754-1 és 2 BS EN 50267-2-1 és 2, BS EN / IEC 61034-1
3.Műszaki adatok(CU/XLPE/PVC/SWA/LSZH kábel):
Karmester
2. osztályú sima sodrott rézvezető a BS EN 60228:2005 szerint
Szigetelés
XLPE (keresztkötésű polietilén)
Ágynemű
LSZH (Low Smoke Zero Halogen)
Armopiros
Egymagos: AWA (alumínium drótpáncél)
Többmagos: SWA (Steel Wire Armour)
Hüvely
LSZH (Low Smoke Zero Halogen)
Köpeny színe
Fekete
Névleges feszültség
600/1000V
Hőmérséklet minősítés
0 fok plusz 90 fok között
Minimális hajlítási sugár
1,5 mm2 - 16mm2: 6 x teljes átmérő
25 mm2 és nagyobb: 8 x teljes átmérő
Alapvető azonosítás
1 Mag: barna
2 mag: barna, kék
3 mag: barna, fekete, szürke
4 mag: kék, barna, fekete, szürke
5 mag: zöld/sárga, kék, barna, fekete, szürke
Alternatív mag azonosítás: Fehér magok fekete számokkal
3.Kábel paraméterei(CU/XLPE/PVC/SWA/LSZH kábel):
| ||||||
Névleges keresztmetszet | Vezető átmérője (kb.) | Névleges szigetelés vastagság | Névleges belső burkolat vastagság | Névleges acélhuzal átm. | Névleges köpenyvastagság | Teljes átmérő (kb.) |
mm² | mm | mm | mm | mm | mm | mm |
3x1.5 | 1.4 | 0.7 | 1.0 | 0.8 | 1.8 | 13.2 |
3x2.5 | 1.8 | 0.7 | 1.0 | 0.8 | 1.8 | 14.1 |
3x4 | 2.3 | 0.7 | 1.0 | 0.8 | 1.8 | 15.2 |
3x6 | 2.8 | 0.7 | 1.0 | 1.25 | 1.8 | 17.1 |
3x10 | 3.6 | 0.7 | 1.0 | 1.25 | 1.8 | 18.9 |
3x16 | 4.5 | 0.7 | 1.0 | 1.25 | 1.8 | 20.8 |
3x25 | 5.6 | 0.9 | 1.0 | 1.6 | 1.8 | 24.7 |
3x35 | 6.7 | 0.9 | 1.0 | 1.6 | 1.8 | 27.2 |
3x50 | 8.0 | 1 | 1.0 | 1.6 | 1.9 | 30.6 |
3x70 | 9.4 | 1.1 | 1.0 | 2.0 | 2.1 | 35.2 |
3x95 | 11.0 | 1.1 | 1.2 | 2.0 | 2.2 | 39.3 |
3x120 | 12.4 | 1.2 | 1.2 | 2.0 | 2.3 | 43.0 |
3x150 | 13.8 | 1.4 | 1.4 | 2.5 | 2.5 | 48.6 |
3x185 | 15.3 | 1.6 | 1.4 | 2.5 | 2.7 | 53.0 |
3x240 | 17.5 | 1.7 | 1.4 | 2.5 | 2.8 | 58.5 |
3x300 | 19.5 | 1.8 | 1.6 | 2.5 | 3.0 | 64.0 |
3x400 | 22.6 | 2 | 1.6 | 3.15 | 3.3 | 73.5 |
| ||||||
Névleges keresztmetszet | Vezető átmérője (kb.) | Névleges szigetelés vastagság | Névleges belső burkolat vastagság | Névleges acélhuzal átm. | Névleges köpenyvastagság | Teljes átmérő (kb.) |
mm² | mm | mm | mm | mm | mm | mm |
4x1.5 | 1.4 | 0.7 | 1.0 | 0.8 | 1.8 | 14.0 |
4x2.5 | 1.8 | 0.7 | 1.0 | 0.8 | 1.8 | 14.9 |
4x4 | 2.3 | 0.7 | 1.0 | 1.25 | 1.8 | 17.0 |
4x6 | 2.8 | 0.7 | 1.0 | 1.25 | 1.8 | 18.2 |
4x10 | 3.6 | 0.7 | 1.0 | 1.25 | 1.8 | 20.2 |
4x16 | 4.5 | 0.7 | 1.0 | 1.6 | 1.8 | 23.0 |
4x25 | 5.6 | 0.9 | 1.0 | 1.6 | 1.8 | 26.7 |
4x35 | 6.7 | 0.9 | 1.0 | 1.6 | 1.9 | 29.5 |
4x50 | 8.0 | 1 | 1.0 | 2.0 | 2.1 | 34.2 |
4x70 | 9.4 | 1.1 | 1.2 | 2.0 | 2.2 | 38.8 |
4x95 | 11.0 | 1.1 | 1.2 | 2.0 | 2.3 | 42.9 |
4x120 | 12.4 | 1.2 | 1.4 | 2.5 | 2.5 | 48.6 |
4x150 | 13.8 | 1.4 | 1.4 | 2.5 | 2.7 | 53.2 |
4x185 | 15.3 | 1.6 | 1.4 | 2.5 | 2.8 | 58.1 |
4x240 | 17.5 | 1.7 | 1.6 | 2.5 | 3.1 | 64.8 |
4x300 | 19.5 | 1.8 | 1.6 | 2.5 | 3.2 | 70.4 |
4x400 | 22.6 | 2 | 1.8 | 3.15 | 3.6 | 81.3 |
Csomag: Export fadobok.
