1.Alkalmazás:
A polivinil-klorid (PVC) szigetelésű többszálú rézkábeleket különféle alkalmazásokban használják, amelyek elektromos vezetőképességet és rugalmasságot igényelnek. Ezeket a kábeleket háztartási és ipari vezetékekben, motor- és teljesítményvezérlő áramkörökben, valamint kommunikációs rendszerekben használják. Sokoldalúságukat az alacsony feszültségű tápellátást és vezérlőjeleket igénylő elektronikus berendezésekre is kiterjesztik.
A háztartási vezetékeknél ezeket a kábeleket a készülékek konnektorokhoz és elosztópanelekhez való csatlakoztatására használják. A PVC szigetelésű rézkábelek rugalmasságot biztosítanak, ami lehetővé teszi, hogy szűk helyeken és sarkok körül könnyen felszerelhetők legyenek. Ezenkívül tartósak és ellenállnak a zord környezeti feltételeknek, például a szélsőséges hőmérsékleteknek és a nedvességnek.
Ipari környezetben PVC szigetelésű rézkábeleket használnak a motor- és teljesítményvezérlő áramkörökben. Ezeket az áramköröket a gépek mozgásának, működésének, valamint az áramelosztásnak a vezérlésére használják. Ezen túlmenően ezeket a kábeleket kommunikációs rendszerekben használják adatok továbbítására és eszközök, például telefonok és számítógépek áramellátására.
A PVC szigetelésű rézkábelek alkalmazása olyan elektronikus berendezésekben is elterjedt, ahol kisfeszültségű tápellátásra és vezérlőjelekre van szükség. Ezeket a kábeleket audio- és videorendszerekben, biztonsági berendezésekben és orvosi berendezésekben használják.

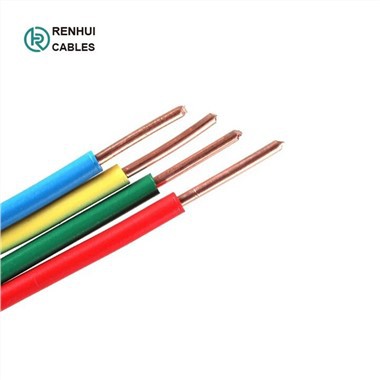

2.H07V -K -U -R PVC ipari kábel 450/750V Felépítés:
|
Vezető anyag: |
H07V-U 1. osztályú tömör réz a VDE0295/IEC60228 szerint |
|
Szigetelés: |
PVC |
|
|
|
3.H07V-K/ H07V-U/ H07V-R 450/750V Műszaki adatok:
|
Névleges feszültség |
450/750V |
|
Tesztfeszültség |
2500V |
|
Hajlítási hajlítási sugár |
12.5 x Ø |
|
Statikus hajlítási sugár |
12.5 x Ø |
|
Hajlítási hőmérséklet |
-5ºC-tól plusz 70ºC-ig |
|
Statikus hőmérséklet |
-30ºC-tól plusz 80ºC-ig |
|
Égésgátló |
IEC 60332.1 |
|
Szigetelési ellenállás |
10 MΩ x km |
4.H07V-K PVC elektromos vezeték450/750V specifikáció:
|
AWG |
Magok száma x |
Névleges |
Névleges |
Névleges súly |
|
16(30/30) |
1 x 1.5 |
3.1 |
14.4 |
20 |
|
14(50/30) |
1 x 2.5 |
3.6 |
24 |
31 |
|
12(56/28) |
1 x 4 |
4.3 |
38 |
48 |
|
10(84/28) |
1 x 6 |
4.9 |
58 |
69 |
|
8(80/26) |
1 x 10 |
6.4 |
96 |
121 |
|
6(128/26) |
1 x 16 |
8.1 |
154 |
211 |
|
4 (200/26) |
1 x 25 |
9.8 |
240 |
303 |
|
2 (280/26) |
1 x 35 |
11.1 |
336 |
417 |
|
1 (400/26) |
1 x 50 |
13.1 |
480 |
539 |
|
2/0 (356/24) |
1 x 70 |
15.5 |
672 |
730 |
|
3/0 (485/24) |
1 x 95 |
17.2 |
912 |
900 |
|
4/0 (614/24) |
1 x 120 |
19.7 |
1152 |
1135 |
|
300 MCM (765/24) |
1 x 150 |
21.3 |
1440 |
1410 |
|
350 MCM (944/24) |
1 x 185 |
23.4 |
1776 |
1845 |
|
500MCM (1225/24) |
1 x 240 |
27.1 |
2304 |
2270 |
5.H07V-U PVC elektromos kábel450/750V specifikáció:
|
AWG |
Magok száma x |
Névleges |
Névleges |
Névleges súly |
|
20 |
1 x 0.5 |
2.1 |
4.8 |
9 |
|
18 |
1 x 0.75 |
2.2 |
7.2 |
11 |
|
17 |
1 x 1 |
2.4 |
9.6 |
14 |
|
16 |
1 x 1.5 |
2.9 |
14.4 |
21 |
|
14 |
1 x 2.5 |
3.5 |
24 |
33 |
|
12 |
1 x 4 |
3.9 |
38 |
49 |
|
10 |
1 x 6 |
4.5 |
58 |
69 |
|
8 |
1 x 10 |
5.7 |
96 |
115 |
6,H07V-R PVC elektromos vezeték Kábel450/750V specifikáció:
|
AWG |
Magok száma x |
Névleges |
Névleges |
Névleges súly |
|
16(7/24) |
1 x 1.5 |
3 |
14.4 |
23 |
|
14(7/22) |
1 x 2.5 |
3.6 |
24 |
35 |
|
12(7/20) |
1 x 4 |
4.2 |
39 |
51 |
|
10(7/18) |
1 x 6 |
4.7 |
58 |
71 |
|
8(7/16) |
1 x 10 |
6.1 |
96 |
120 |
|
6(7/14) |
1 x 16 |
7.2 |
154 |
170 |
|
4(7/12) |
1 x 25 |
8.4 |
240 |
260 |
|
2(7/10) |
1 x 35 |
9.5 |
336 |
350 |
|
1(19/13) |
1 x 50 |
11.3 |
480 |
480 |
|
2/0(19/11) |
1 x 70 |
12.6 |
672 |
680 |
|
3/0(19/10) |
1 x 95 |
14.7 |
912 |
930 |
|
4/0(37/12) |
1 x 120 |
16.2 |
1152 |
1160 |
|
300 MCM (37/11) |
1 x 150 |
18.1 |
1440 |
1430 |
|
350 MCM (37/10) |
1 x 185 |
20.2 |
1776 |
1780 |
|
500MCM (61/11) |
1 x 240 |
22.9 |
2304 |
2360 |
|
|
1 x 300 |
24.5 |
2880 |
2940 |
|
|
1 x 400 |
27.5 |
3840 |
3740 |
7, Jellemzők
A PVC szigetelésű rézkábelek szerepe az ipari környezetben jelentős, mivel széles körben használják őket energiaátviteli és -elosztási alkalmazásokban. Ezek a kábelek különösen alkalmasak zord és megerőltető környezetben való használatra, mivel kiválóan ellenállnak a nedvességnek, vegyszereknek, kopásnak és egyéb káros tényezőknek.
A PVC szigetelésű rézkábelek döntő szerepet játszanak az ipari környezetben, mivel megbízható és hatékony energiaátvitelt biztosítanak, miközben kiválóan ellenállnak a környezeti tényezőknek és egyéb veszélyeknek.
1. Nagy vezetőképesség: A réz kiváló elektromos vezető, és nagy vezetőképességet biztosít a kábelnek, így ideális választás elektromos vezetékezési alkalmazásokhoz.
2. Tartósság: A PVC szigetelés kiváló védelmet nyújt a nedvesség, vegyszerek és fizikai sérülések ellen, így a kábel tartós és hosszú élettartamú.
3. Rugalmasság: A PVC szigetelésű rézkábelek rendkívül rugalmasak, így könnyen telepíthetők, kezelhetők és karbantarthatók.
4. Költséghatékony: Ezek a kábelek költséghatékonyak és kiváló ár-érték arányt kínálnak, megbízható és hatékony erőátvitelt biztosítanak ésszerű költségek mellett.
5. Tűzállóság: A PVC szigetelés önkioltó, ezért ezek a kábelek tűzállóvá és biztonságossá teszik azokat az ipari környezetben, ahol tűzveszélyesek.
6. Alacsony karbantartási igény: Ezek a kábelek minimális karbantartást igényelnek és könnyen tisztíthatók, így biztosítva a hosszú távú problémamentes működést.
