1.Alkalmazás:
A H03VV-F PVC szigetelésű PVC köpenyű kábel elektromos készülékek, eszközök és műszerek, pl. asztali lámpa és rádió csatlakoztatásához a táphálózathoz.
|
|
|
|
2.Leírás:
A H03VV-F kábel különösen alkalmas kis mechanikai igénybevételű készülékekhez és könnyű háztartási készülékek csatlakoztatásához, pl. konyhai eszközök, asztali lámpák, állólámpák, porszívók, irodai gépek, rádiók, irodák; háztartási készülékekhez, beleértve a nedves helyiségek; közepes feladatokhoz (pl. mosógépek, centrifugák és hűtőszekrények).
Amennyiben ezek a kábelek megfelelnek a berendezés vonatkozó specifikációinak, nem használhatók főző- vagy fűtőberendezésekkel. A 0,75 mm² keresztmetszetű kábelek nem alkalmasak kültéri használatra vagy ipari vagy mezőgazdasági gépek használatára.

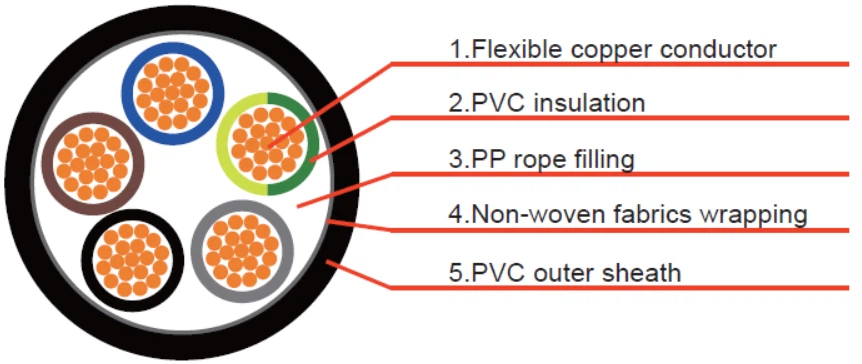

3.Építkezés :
|
Karmester |
Csupasz réz finomhuzalvezető, DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5 és HD 383 |
|
|
Szigetelés |
PVC magszigetelés VDE-0281 1. rész, VDE-0293-308 színkódolása, Zöld-sárga földelés (3 vagy több vezeték) |
|
|
Hüvely |
PVC külső köpeny |
|
|
|
|
|
4.H03VV-F kábel300/300V Műszaki adatok:
|
Névleges feszültség Uo/U |
300/300V |
|
Tesztfeszültség |
2000V |
|
minimális hajlítási sugár |
mobil : 15D; |
|
minimális hőmérséklet a telepítés során |
– 5 fok |
|
környezet hőmérséklete |
mobil: – 5 fok |
|
max. vezeték hőmérséklete rövidzárlatnál 5 másodpercig |
160 fok |
|
maximális vezeték hőmérséklet |
plusz 70 fok |
|
Szigetelési ellenállás 70 fokon |
min 2 x 1010 Ω.cm |
|
láng teszt |
égésgátló acc. az IEC-hez 60332-1 |
5.H03VV-F datalap:
|
AWG |
Magok száma x Névleges kereszt Szekciós terület # x mm² |
Névleges Átfogó Átmérő mm |
Névleges Réz Súly kg/Km |
Névleges Súly kg/km |
Névleges réz tömeg kg/Km |
Névleges tömeg kg/Km |
|
20(16/32) |
2 x 0.50 |
0.5 |
0.6 |
5 |
9.6 |
38 |
|
20(16/32) |
3 x 0.50 |
0.5 |
0.6 |
5.4 |
14.4 |
45 |
|
20(16/32) |
4 x 0.50 |
0.5 |
0.6 |
5.8 |
19.2 |
55 |
|
18(24/32) |
2 x 0.75 |
0.5 |
0.6 |
5.5 |
14.4 |
46 |
|
18(24/32) |
3 x 0.75 |
0.5 |
0.6 |
6 |
21.6 |
59 |
|
18(24/32) |
4 x 0.75 |
0.5 |
0.6 |
6.5 |
28.8 |
72 |
|
18(24/32) |
5 x 0.75 |
0.5 |
0.6 |
7.1 |
36.0 |
87 |
