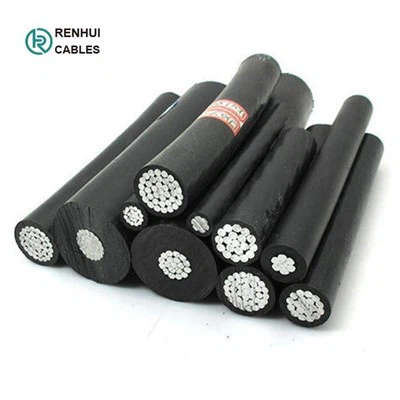

NFC 33-209 Antenna kötegelt kábelek 600/1000V ABC kábelek
video
NFC 33-209 Antenna kötegelt kábelek 600/1000V ABC kábelek

NFC 33-209 Antenna kötegelt kábelek 600/1000V ABC kábelek

Az antennakötegben lévő kábelek 1000 V-ig terjedő távvezetékek fix telepítésére tervezték
A szálláslekérdezés elküldése
Csevegj most
Katalógus letöltése
CE tanúsítvány - Renhui
ISO9001-Renhui
Leírás

NFC 33-209 Antenna kötegelt kábelek 600/1000V ABC kábelek



1. Alkalmazás

Antenna kötegelt kábelek fix telepítésre, mint 1000 V-ig terjedő elektromos vezetékek

ABC cable 18 ABC cable 20 ABC cable 16 ABC cable 21



2.Szabvány

NFC 33-209



3.Építés

0.6/1kv Al XLPE/Aerial Bundled/ABC Cable for Aluminum

Fázisvezető :Alumínium vezető, kerek sodrott, tömörített (RM)



Semleges vezető: Alumíniumötvözet vezető (AlMgSi), kerek sodrású tömörített (RM).



Szigetelés:XLPE. Teherhordó / semleges mag – szabványos és gyártói fázismag – 1, 2, 3 számjegyekkel jelölve.



Összeszerelés:A magok és a nulla, jobb oldali fektetésben egymáshoz sodrott vezető, ezenkívül 1, 2 vagy 3 csökkentett keresztmetszetű mag együtt sodrható.



4. Műszaki adatok

Névleges feszültség Kv 0.6/1
Tesztfeszültség Veff kV 4
Fektetési hőmérséklet fokozat min. -5
Üzemi hőmérséklet fokozat -30 ~ plusz 90
Vezető hőmérséklet fokozat max. plusz 90
Rövidzárlati hőmérséklet fok /s max. plusz 250 /5
Hajlítási sugár (min.) / 20 × o kábel



5. Méretek

Magok száma x névleges keresztmetszet max. vezető- ellenállás min. a vezetőszál szakítóterhelése Aktuális értékelés a levegőben Külső átmérő Teljes súly
mm^2 Ohm/km kN A Mm kg/km
2x10 RM 3.08 1.5 38 12.8 93
4x10 RM 3.08 1.5 38 15.4 183
2x16 RM 1.91 2.3 72 14.8 129
2x16 RN plusz 2x1,5 RE 1.910/12.100 2.3 72 14.8 176
4x16 RM 1.91 2.3 72 17.8 257
4x16 RN plusz 2x1,5 RE 1.910/12.100 2.3 72 17.8 304
2x25 RM 1.2 3.8 107 18 202
2x25 RM plusz 2x1,5 RE 1.200/12.100 3.8 107 18 249
4x25 RM 1.2 3.8 107 21.7 404
4x25 RM plusz 2x1,5 RE 1.200/12.100 3.8 107 21.7 451
2x35 RM 0.868 5.2 132 20.8 269
2x35 RM plusz 2x1,5 RE 0.868/12.100 5.2 132 20.8 316
4x35 RM 0.868 5.2 132 25.1 539
4x35 RM plusz 2x1,5 RE 0.868/12.100 5.2 132 25.1 586
2x50 RM 0.641 7.6 165 23.4 352
2x50 RM plusz 2x1,5 RE 0.641/12.100 7.6 165 23.4 399
1x54,6 RM plusz 3x25 RM 0.630/1.200 3.8 107 21.7 507
1x54,6 RM plusz 3x25 RM plusz 1x16 RM 0.630/1.200/1.910 3.8/2.3 107/72 24.3 573
1x54,6 RM plusz 3x25 RM plusz 2x16 RM 0.630/1.200/1.910 3.8/2.3 107/72 29.7 639
1x54,6 RM plusz 3x25 RM plusz 3x16 RM 0.630/1.200/1.910 3.8/2.3 107/72 31.1 705
1x54,6 RM plusz 3x35 RM 0.630/0.868 5.2 132 25.1 615
1x54,6 RM plusz 3x35 RM plusz 1x16 RM 0.630/0.868/1.910 5.2/2.3 132/72 28.1 680
1x54.6 RM plusz 3x35 RM plusz 2x16 RM 0.630/0.868/1.910 5.2/2.3 132/72 34.3 748
1x54,6 RM plusz 3x35 RM plusz 3x16 RM 0.630/0.868/1.910 5.2/2.3 132/72 35.9 814
1x54,6 RM plusz 3x35 RM plusz 1x25 RM 0.630/0.868/1.200 5.2/3.8 132/107 28.1 714
1x54,6 RM plusz 3x50 RM 0.630/0.641 7.6 165 28.2 741
1x54,6 RM plusz 3x50 RM plusz 1x16 RM 0.630/0.641/1.910 7.6/2.3 165/72 31.6 806
1x54,6 RM plusz 3x50 RM plusz 2x16 RM 0.630/0.641/1.910 7.6/2.3 165/72 38.6 875
1x54,6 RM plusz 3x50 RM plusz 3x16 RM 0.630/0.641/1.910 7.6/2.3 165/72 40.4 940
1x54,6 RM plusz 3x50 RM plusz 1x25 RM 0.630/0.641/1.200 7.6/3.8 165/107 31.6 841
1x54,6 RM plusz 3x70 RM 0.630/0.443 10.2 205 33 950
1x54,6 RM plusz 3x70 RM plusz 1x16 RM 0.630/0.443/1.910 10.2/2.3 205/72 37 1014
1x54,6 RM plusz 3x70 RM plusz 2x16 RM 0.630/0.443/1.910 10.2/2.3 205/72 45.2 1083
1x54,6 RM plusz 3x70 RM plusz 3x16 RM 0.630/0.443/1.910 10.2/2.3 205/72 47.3 1148
1x54,6 RM plusz 3x70 RM plusz 1x25 RM 0.630/0.443/1.200 10.2/3.8 205/107 37 1048
1x54,6 RM plusz 3x70 RM plusz 2x25 RM 0.630/0.443/1.200 10.2/3.8 205/107 45.2 1150
1x54,6 RM plusz 3x70 RM plusz 3x25 RM 0.630/0.443/1.200 10.2/3.8 205/107 47.3 1250
1x54,6 RM plusz 3x95 RM 0.630/0.320 13.5 240 37.4 1176
1x54.6 RM plusz 3x95 RM plusz 1x16 RM 0.630/0.320/1.910 13.5/2.3 240/72 41.9 1243



6. A termelés előrehaladása

05



03



02



06



7. Tanúsítványok:

CE ISO9001



8. Csomagolás:

- Acél fadob (fertőtlenítés)
Kábelhossz minden dobban: 1000 m/2000 m vagy a tényleges kábelhossz-követelmények szerint.
- Dob mérete:
A kábel hosszának és a tartály méretének megfelelően
Annak érdekében, hogy pontos árat adjunk Önnek, kérjük, adja meg a szükséges kábelhossz-mennyiséget. Nagyobb mennyiség, több kedvezmény készen áll az Ön számára!
- Szállítási kikötő:

Qingdao vagy más portok az Ön igényei szerint.
-A tengeri teherszállítás:
FOB/C&F/CIF árajánlat mind elérhető.

ABC CABLE ABC CABLE 02 ABC CABLE 03
