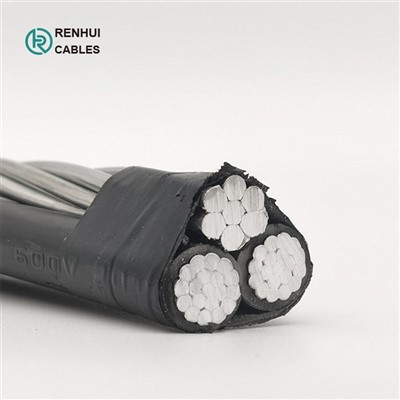

Alumínium vezető XLPE szigetelt vezeték ABC kábel
A felsővezetékekhez (duplex, triplex, quadruplex) használt ABC elektromos kábelt IEC szabvány, ASTM, BS, NF C 33-209 szabvány szerint gyártjuk.
 |
 |
 |
A szervizkábel típusa:
A szervizkábel (ABC CABLE) főként három típust takar:
Duplex szolgáltatás leállás
Triplex szolgáltatáscsökkenés
Quadruplex szolgáltatáscsökkenés
Készíthető olyan kábel, amelynek felépítése nullavezetős fázisvezető, vagy szigetelt nullavezetős fázisvezető, stb. A kábeleket továbbra is megrendelői igények szerint gyártjuk.
Részleted A Service Drop Cable bevezetése
1 kétoldalas szolgáltatáskiesés
Alkalmazások: 120 V-os antennaszolgáltatás biztosítására ideiglenes építési területeken, kültéri vagy utcai világításnál. 600 voltos vagy alacsonyabb feszültségen történő szervizeléshez, legfeljebb 75 °C vezetékhőmérsékleten.
Felépítés: Koncentrikus szál vagy tömörített 1350-H19 vezető, polietilén vagy térhálósított polietilén szigetelés, koncentrikus szál AAC, ACSR vagy 6201 ötvözetű nertrális hírvivő.
2 Triplex szolgáltatás leállás
Alkalmazások: Áramellátás a közüzemi vezetékekről a fogyasztó időjárási fejébe. 600 V vagy kisebb feszültségen (fázistól fázisig) történő szervizeléshez maximum 75 °C-os vezetőhőmérsékletnél PE szigetelésnél vagy maximum 90 °C-os XLPE szigetelésnél.
Felépítés: Koncentrikus szál vagy tömörített 1350-H19 vezető, polietilén vagy térhálósított polietilén szigetelés, koncentrikus szál AAC, ACSR vagy 6201 ötvözetű nertrális hírvivő.
3 Quadruplex Service Drop
Alkalmazások: Háromfázisú tápellátás biztosítására szolgál, általában egy oszlopra szerelt transzformátorról a felhasználó szervizfejére, ahol a szolgáltató bemeneti kábelhez csatlakoztatják. 600 V-os vagy kisebb fázis-fázis feszültségen és PE szigetelésű vezetők esetén legfeljebb 75, XLPE szigetelésű vezetők esetén pedig 90 °C-ot meg nem haladó vezeték-hőmérsékleten használható.
Felépítés: A vezetők koncentrikusan sodrott, tömörített 1350-H19 alumínium. Polietilénnel vagy XLPE-vel szigetelve. A semleges hírvivők koncentrikusan sodrott 6210 AAAC, AAC vagy ACSR.
Leírás:
|
Fázis |
Fázis |
Fázis |
kb. Teljes átmérő |
Max. DC A vezető ellenállása 20 fokon |
|||
|
AAC plusz UV-XLPE |
Kompakt vezető |
UV-XLPE szigetelés |
|||||
|
sz. * Magok keresztmetszete |
száma Al Wires |
Teljes átmérő |
Normál Vastagság |
Min. Vastagság |
Átmérő |
||
|
sz. X mm 2 |
- |
mm |
mm |
mm |
mm |
mm |
Ohm/km |
|
1 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
6.05 |
3.08 |
|
1 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
7.20 |
1.91 |
|
1 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
8.40 |
1.20 |
|
1 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
9.80 |
0.868 |
|
1 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
11.10 |
0.641 |
|
1 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
12.60 |
0.443 |
|
1 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
14.80 |
0.320 |
|
1 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
16.20 |
0.253 |
|
1 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
18.20 |
0.206 |
|
1 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
20.20 |
0.164 |
|
1 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
22.80 |
0.125 |
|
2 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
12.10 |
3.08 |
|
2 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
14.40 |
1.91 |
|
2 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
16.80 |
1.20 |
|
2 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
19.60 |
0.868 |
|
2 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
22.20 |
0.641 |
|
2 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
25.20 |
0.443 |
|
2 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
29.60 |
0.320 |
|
2 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
32.40 |
0.253 |
|
2 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
36.40 |
0.206 |
|
2 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
40.40 |
0.164 |
|
2 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
45.60 |
0.125 |
|
3 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
13.07 |
3.08 |
|
3 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
15.55 |
1.91 |
|
3 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
18.14 |
1.20 |
|
3 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
21.17 |
0.868 |
|
3 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
23.98 |
0.641 |
|
3 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
27.22 |
0.443 |
|
3 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
31.97 |
0.320 |
|
3 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
34.99 |
0.253 |
|
3 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
39.31 |
0.206 |
|
3 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
43.63 |
0.164 |
|
3 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
49.25 |
0.125 |
|
4 X 10 |
7 |
4.05 |
1.0 |
0.8 |
6.05 |
14.64 |
3.08 |
|
4 X 16 |
7 |
4.8 |
1.2 |
0.98 |
7.2 |
17.42 |
1.91 |
|
4 X 25 |
7 |
6 |
1.2 |
0.98 |
8.4 |
20.33 |
1.20 |
|
4 X 35 |
7 |
7.0 |
1.4 |
1.16 |
9.8 |
23.72 |
0.868 |
|
4 X 50 |
7 |
8.3 |
1.4 |
1.16 |
11.1 |
26.86 |
0.641 |
|
4 X 70 |
19 |
9.8 |
1.4 |
1.16 |
12.6 |
30.49 |
0.443 |
|
4 X 95 |
19 |
11.6 |
1.6 |
1.34 |
14.8 |
35.82 |
0.320 |
|
4 X 120 |
19 |
13 |
1.6 |
1.34 |
16.2 |
39.20 |
0.253 |
|
4 X 150 |
19 |
14.6 |
1.8 |
1.52 |
18.2 |
44.04 |
0.206 |
|
4 X 185 |
36 |
16.2 |
2.0 |
1.70 |
20.2 |
48.88 |
0.164 |
|
4 X 240 |
36 |
18.4 |
2.2 |
1.88 |
22.8 |
55.18 |
0.125 |
Csomag: Export fadob, felső abc kábel
 |
 |
 |
